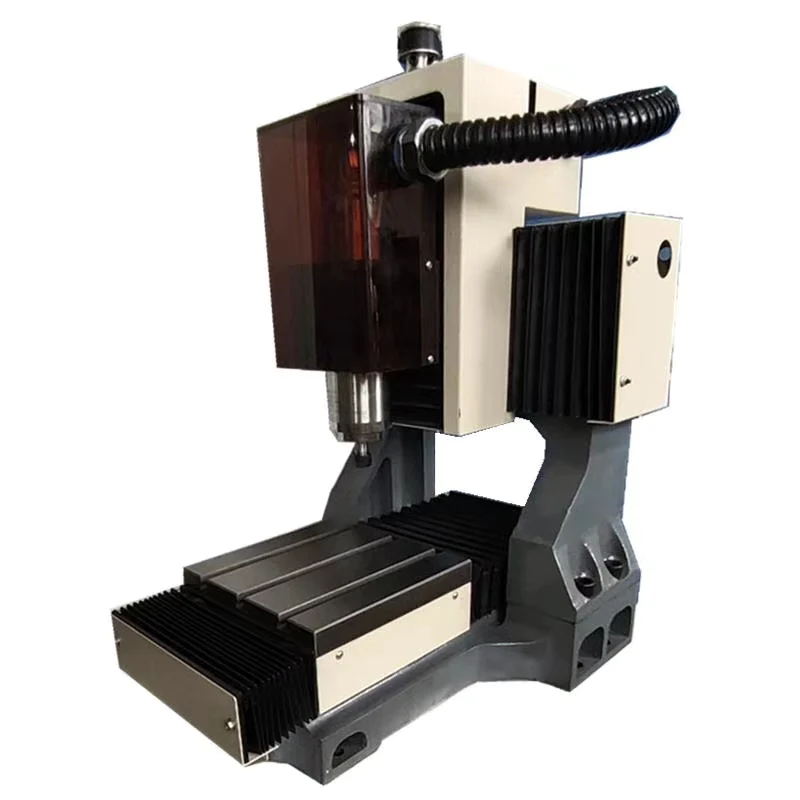

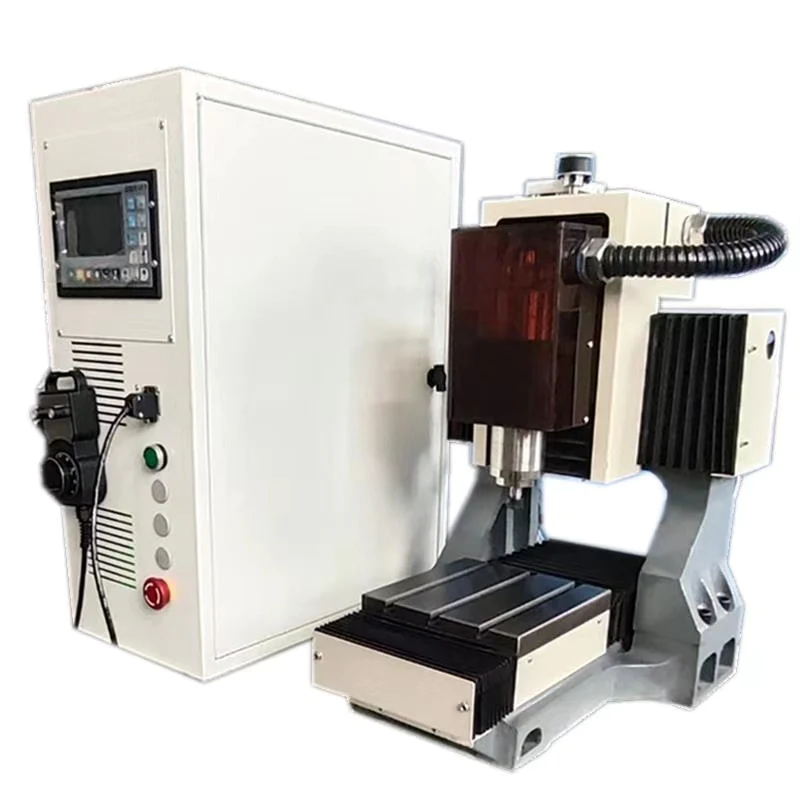

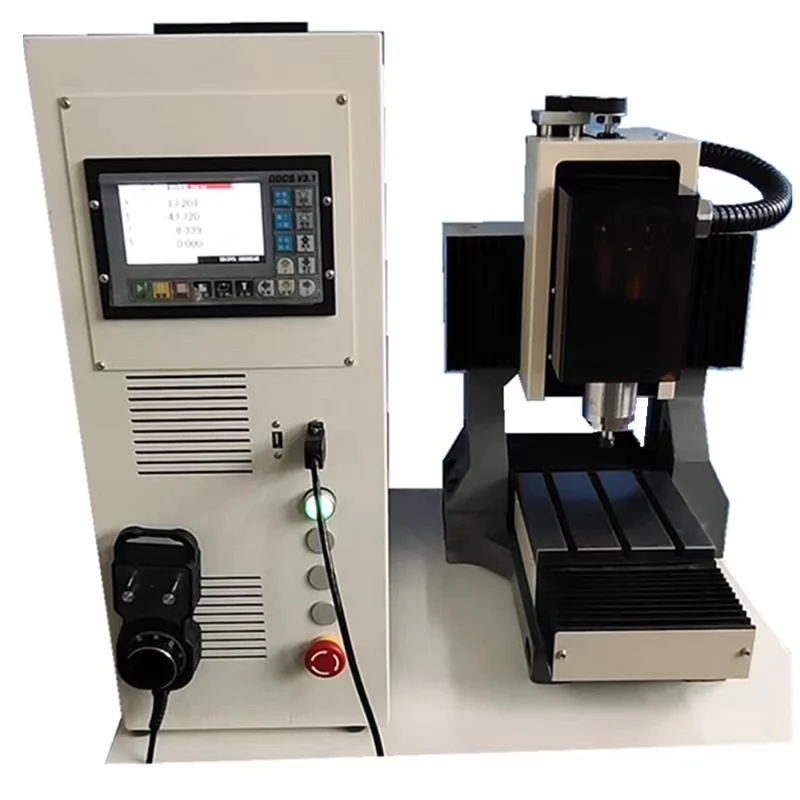

200X150mm آلة تفريز CNC سطح المكتب للهواة شحن بحري مجاني
عرض المنتجات
المواصفات
· مسار المحاور XYZ: 200*150*100 ملم
· قضبان التوجيه XYZ: قضبان HIWIN XYZ20
· براغي الكرات XYZ: TBI 1605 درجة C7

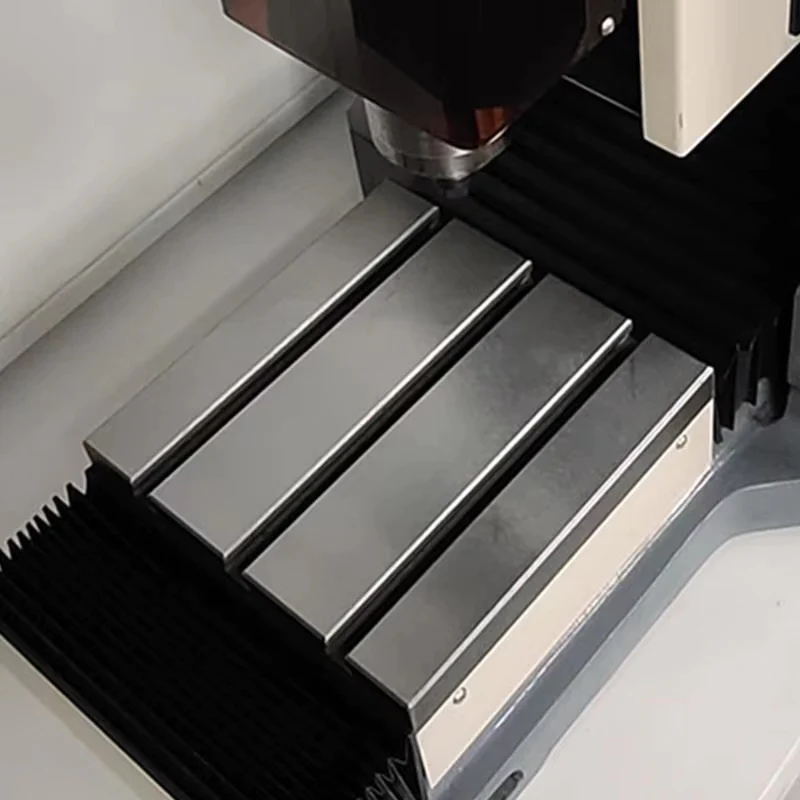

· حجم طاولة العمل: 200200 ملم · أبعاد الآلة: 620750*850 ملم
· المحامل: محامل التلامس الزاوي HRB
· دقة المعالجة: معالجة يدوية بالكشط والطحن الدقيق
· مادة الهيكل: حديد مع معالجة التقادم مرتين
· غطاء الحماية: غطاء حماية من النوع المنفاخ للمحاور XYZ
· مفتاح الحد: مفتاح نقطة الأصل للمحاور XYZ
· نظام التزييت: أنابيب تزييت من الألومنيوم للكتل المنزلقة وبراغي الكرات
· استقامية المحور X‑Y: ±0.01 ملم / 200 ملم
· استقامية المحور Z‑Y: ±0.01 ملم / 200 ملم
· استقامية المحور X‑Z: ±0.01 ملم / 200 ملم
· تسوية سطح الطاولة: ≤0.03 ملم
· دقة التكرار: 0.01 ملم

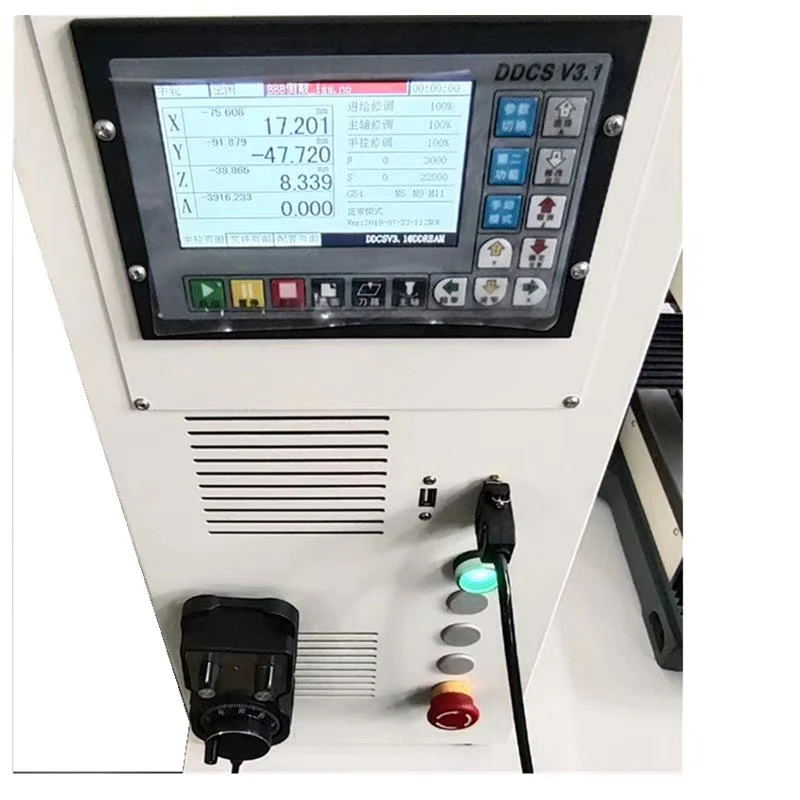

· وحدة التحكم الرقمي CNC: DDCS V3.1 أو MACH3
· قضبان التوجيه XYZ: قضبان HIWIN XYZ20
· براغي الكرات XYZ: TBI 1605 درجة C7
· حجم طاولة العمل: 200200 ملم · أبعاد الآلة: 620750*850 ملم
· المحامل: محامل التلامس الزاوي HRB
· دقة المعالجة: معالجة يدوية بالكشط والطحن الدقيق
· مادة الهيكل: حديد مع معالجة التقادم مرتين
· غطاء الحماية: غطاء حماية من النوع المنفاخ للمحاور XYZ
· مفتاح الحد: مفتاح نقطة الأصل للمحاور XYZ
· نظام التزييت: أنابيب تزييت من الألومنيوم للكتل المنزلقة وبراغي الكرات
· استقامية المحور X‑Y: ±0.01 ملم / 200 ملم
· استقامية المحور Z‑Y: ±0.01 ملم / 200 ملم
· استقامية المحور X‑Z: ±0.01 ملم / 200 ملم
· تسوية سطح الطاولة: ≤0.03 ملم
· دقة التكرار: 0.01 ملم
· وحدة التحكم الرقمي CNC: DDCS V3.1 أو MACH3

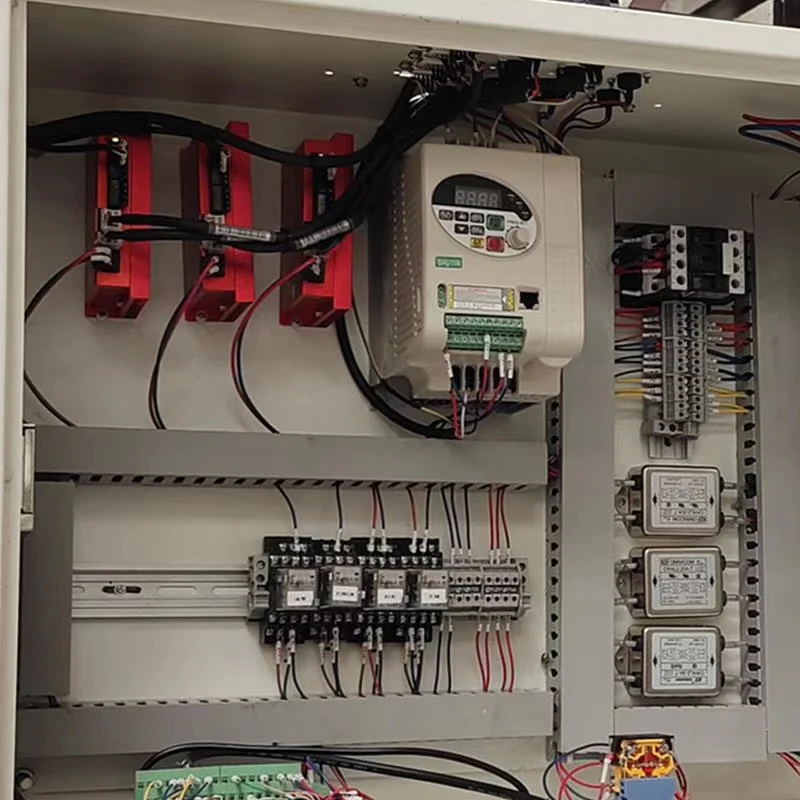

الملحقات الكهربائية

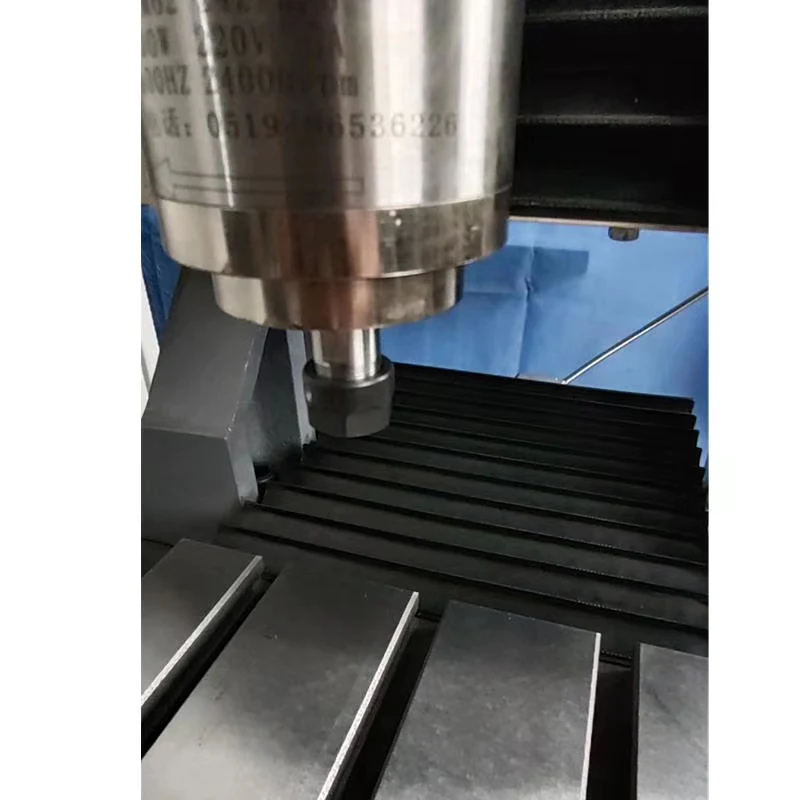

· محرك المحور Z: محرك خطوة 57 بعزم 2 نيوتن‑متر · محركات المحاور X‑Y: محرك خطوة 57 بعزم 2 نيوتن‑متر · المغزل: 800 واط، 24000 دورة في الدقيقة، قطر 8 ملم، كوليت ER11 · محول تردد المغزل: 1000 واط · مزود الطاقة: 600 واط 48 فولت · موصلات الطيران: للمغزل، مزود الطاقة، الإدخال والإخراج، المحركات · مرشح عازل: مرشح 20 أمبير · قطع غيار أخرى: كابلات، مرحلات، قواطع هوائية، أزرار التحكم وغيرها
نظام التبريد
· سائل تبريد القطع: مضخة مياه · تبريد المغزل: مضخة مياه · صندوق التحكم: صندوق تحكم كهربائي على سطح الطاولة
بيانات الآلة الكلية
· البرامج المدعومة: MasterCAM، Powermill، UG، CAXA وغيرها · المواد القابلة للقطع: النحاس الأصفر، الفولاذ، الألومنيوم، PVC وغيرها · الوزن الإجمالي: حوالي 150 كجم · المجالات المناسبة: الشركات الصناعية، الجامعات وغيرها
